定期メンテナンスの手順

01

【始め方①】前扉の開け方と上扉の閉め方

1. 鍵を差し込み、時計回りに鍵を回してください（縦）
2. ハンドルの上部分を押し(縦）
3. ハンドルを引き出し反時計回りに回してください（横）
   ※縦（鍵）→　縦（ハンドル押す）→　横（ハンドルを回す）の手順です。
4. ハンドルを引き、ゆっくり扉を開けてください。
5. 前扉を開けてから上扉を持ち上げてください。
6. ステーがロックされるまで引き上げてください。

　※ステーがロックされていることを確認してください。

02

【始め方②】硬貨ユニットを引き出す

1. 硬貨ユニットの手回しネジを緩めてください。
2. 硬貨ユニットのベースを持ち、手前に引き出してください。

03

【硬貨ユニット搬送路の清掃】搬送路を清掃する

1. 硬貨ユニットのロックを引き上げ、搬送部を開いてください。
2. 搬送路内をクリーニングワイパーや乾いた布などで清掃してください。
3. 輪ゴムや、クリップ、変形硬貨など異物がないか回転盤を回して確認してください。

04

【硬貨ユニット搬送路の清掃】硬貨ユニットのセットの仕方

手を挟まないようにご注意下さい

1. 搬送路をゆっくりと閉めてください。カチッと音がするまで確実にセットしてください。
2. 硬貨ユニットのベースを持ち、ゆっくり後方へ戻し入れてください。しっかりと奥まで差し込んでください。
3. 硬貨ユニットの手回しネジを回し元に戻してください。

05

【紙幣ユニット搬送路の清掃】紙幣ユニットを引き出す

1. 紙幣ユニット下部のボタンを押しながら取っ手を持ち、手前に引き出してください。

06

【紙幣ユニット搬送路の清掃】搬送路を清掃する

1. 枠内の取っ手を持ち、カバーを引き上げてください。
2. 取っ手を手前に引いた状態で、紙幣ユニットの上カバーを引き上げてください。
   指を挟まないように注意してください。
3. 搬送路内を乾いた布や乾いた綿棒で清掃してください。

紙幣粉や異物が詰まっていた時は取り除いてください。
枠内のセンサー部に紙幣粉や異物が付着していると、紙幣が読み取りにくくなりますので取り除いてください。

07

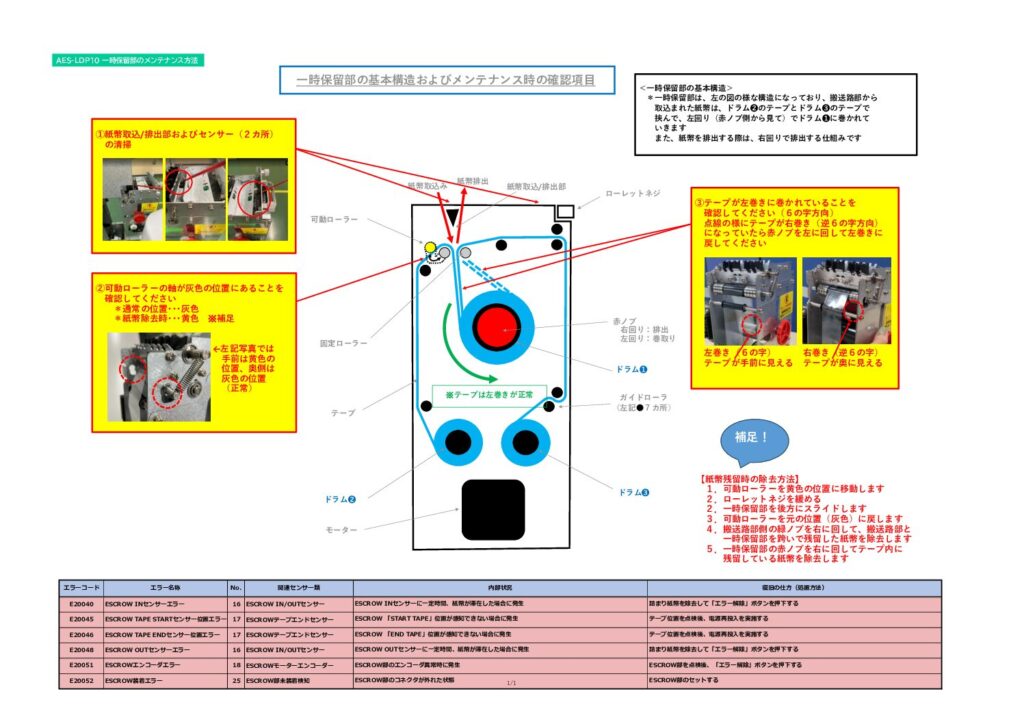

【一時保留部の清掃】一時保留部を清掃する

1. ローレットネジを緩める。
2. 一時保留部を後方にスライドさせる。
   ①紙幣取り込み／排出部およびセンサー（2か所）の清掃。
   ②可動ローラーの軸が灰色の位置にあることを確認してください。
   ③テープが左巻きに巻かれていることを確認してください（6の字方向）。
3. 一時保留部を前方にスライドさせる。
4. ローレットネジを緩める。

紙幣粉や異物が詰まっていた時は取り除いてください。
枠内のセンサー部に紙幣粉や異物が付着していると、紙幣が読み取りにくくなりますので取り除いてください。

08

【紙幣ユニット搬送路の清掃】紙幣ユニットのセットの仕方

1. 紙幣ユニットの上カバーを持ち、ゆっくりと閉めてください。
   ※「カチッ」と音がするまで確実に閉めてください。
2. カバーをゆっくりと閉めてください。
3. 紙幣ユニットの下部にあるボタンを押し、ゆっくり後方へ戻し入れてください 。

しっかり奥まで紙幣ユニットを差し込んでください。

09

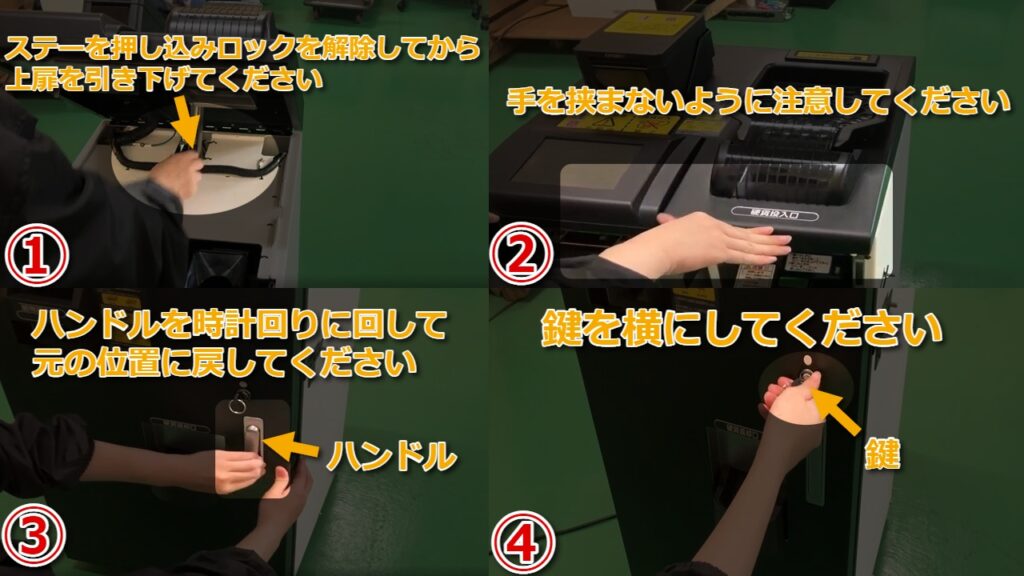

【終わり方】上扉の閉め方と前扉の閉め方

　逆の手順で行いますと、上扉がロックされません。

1. ステーのロックを押し込み解除してから上扉を引き下げます。
2. ハンドルを元の位置へ戻してください(縦）
3. ハンドルの下部を押してハンドルを閉まってください（縦）
4. 鍵を反時計回りに回してください（横）
   ※縦（ハンドルを戻す）→　縦（ハンドルをしまう）→　横（鍵を反時計回りに回す）の手順です。
